Von Gridfinity habe ich vor ein paar Monaten schon gehört, mich aber nicht näher damit beschäftigt. Da ich aber zwischen den Jahren etwas Zeit für neue Interessen fand, habe ich mich auch mit Gridfinity beschäftigt und bin seitdem in ein kleines Rabbit Hole gefallen. Da ich vor ein paar Tagen ein Bild hierzu auf meinen Social-Media-Plattformen postete und hierzu Fragen und Resonanz erhielt, möchte ich in einem Blogbeitrag einfach ein paar mehr Eindrücke vermitteln.
Das Grundgerüst …
… besteht aus einem Raster. Dieses kann man sich für Schubladen auf Maß generieren und dann im 3D-Druck anfertigen. In meinem Fall habe ich mit einer Schublade in der Werkstatt angefangen, die ich in Ordnung bringen wollte. Hierfür habe ich die Breite und die Tiefe ausgemessen und dann https://www.extrabold.tools/ angesteuert. Dort lassen sich die Daten eintragen und das Grundgerüst generieren. Da das Grundgerüst meist größer als die Druckfläche des 3D-Druckers ist, kann man das generierte Grundgerüst auch aufteilen lassen.

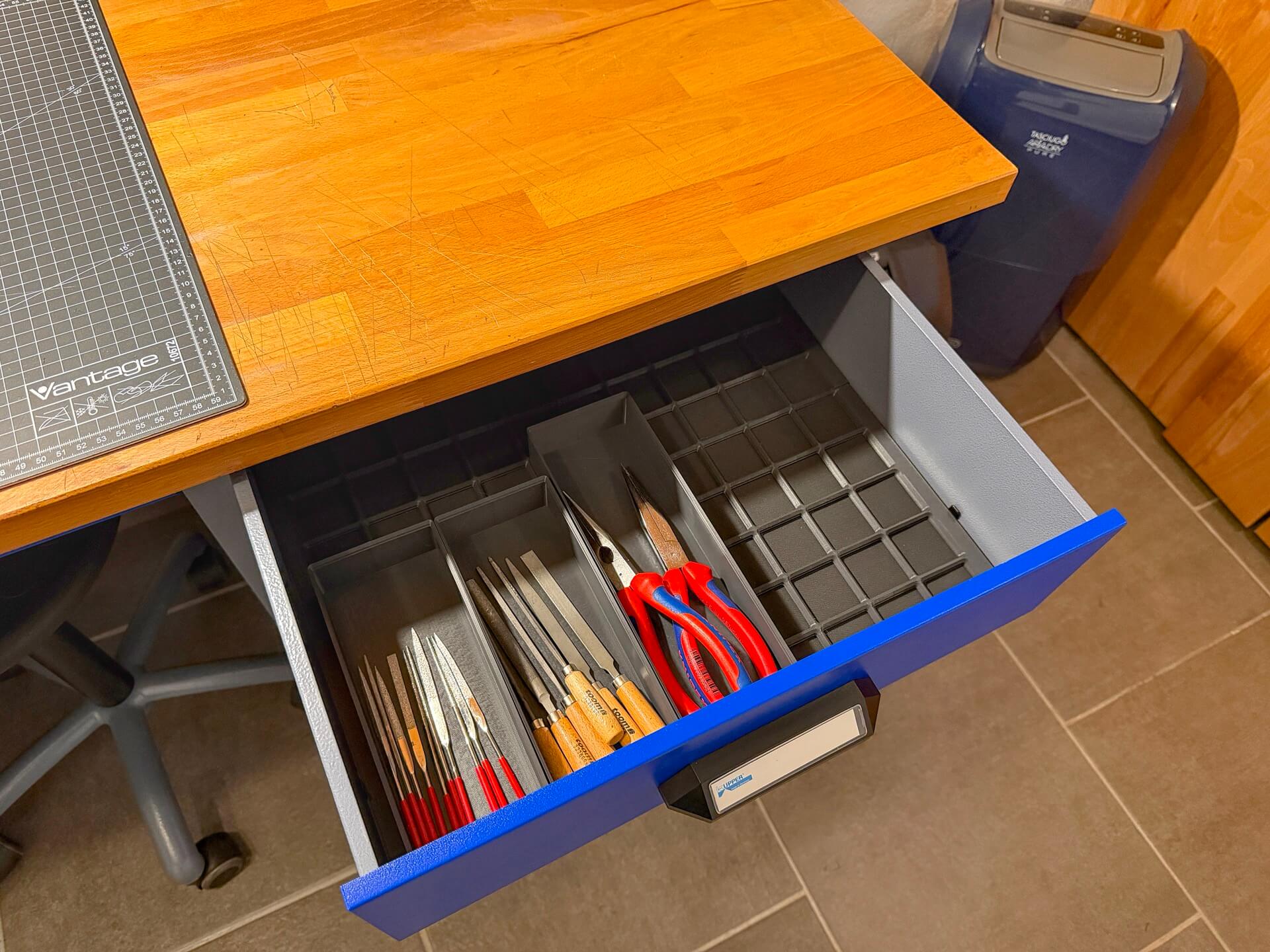

In meinem Fall habe ich vier STL-Dateien erhalten, die ich nacheinander mit meinem Prusa XL gedruckt und dann in der Schublade zusammengesetzt habe. Da ich noch Gummimatten als Einsatz für Schubladen besaß, habe ich die einzelnen Teile auf der Gummiunterlage mit Sekundenkleber aufgeklebt. Zum einen sitzt das Gitter dann stramm in der Schublade und mir gefiel, dass darunter nur eine Art Puffer sitzt. Anders wäre es die blanke Metalloberfläche der Schublade gewesen. Reine Geschmackssache.
Besitzt man das Grundgerüst …
… stehen einem unendliche Möglichkeiten zur Verfügung. Es gibt fertige Kästchen, die man einfach slicen und drucken kann. Das hilft in den meisten Fällen. Allerdings war mir das zu einfach. Daher habe ich über https://bento3d.design/gridfinity einfach eigene Kästchen generieren lassen. Die Maße richten sich dabei immer nach der Anzahl der Raster, die man auf Gridfinity belegt. Wichtig ist auch die Höhe der Kästchen. Ich habe diese etwas höher gewählt, weil ich einen tiefen Eingriff netter finde. Nutzt man niedrigere Höhen, kann man sich diese auch halbieren und Kästchen übereinanderlegen.
Da das System modular ist, kann man somit alles hochkant oder waagrecht auf dem Grundraster oder darüber platzieren. So können Kästchen andere Kästchen darüber abdecken – nutze ich so derzeit (noch) nicht. Ich bin noch am Anfang und suche noch die Struktur, die ich möchte. Daher sind erst einmal Grundwerkzeuge aus dieser Schublade in Kästchen sortiert worden. Möchte man es noch mehr übertreiben, generiert man sich auf https://www.tooltrace.ai/ mit AI eigene Shadowboards in Form von Gridfinity-Kästchen. Für spezielles Werkzeug wirklich hervorragend. Ich möchte beispielweise solch eine Art von Shadowboard für mein Infrarotmessgerät Flir One Edge Pro anfertigen und nutzen.
Das Gridfiniy-System gibt es in unterschiedlichen Varianten. Ich nutze tatsächlich die einfache Variante, in die einfach nur Kästchen eingesetzt werden und die sich durch einen positiven und einen negativen Part zusammensetzt. Man kann das Ganze aber auch noch weitertreiben und mit Magneten versehen. Hierfür besitzt das Grundgerüst dann immer Magnete an den Kreuzungen und auch die Kästchen zum Einsetzen werden mit Magneten (6 mm × 2 mm) versehen. Beim Einsetzen rastet dann alles magnetisch ein. Habe ich mir in Videos betrachtet und wirkt wirklich sehr befriedigend, wenn man auf Ordnung und solche Dinge steht. Das ist aber kein Muss – auch für mich nicht.
Die passenden Magnete hierfür verlinke ich euch aber gerne an dieser Stelle, damit ihr nicht danach suchen müsst. Das gesamte Konstrukt ist tatsächlich ein Rabbit Hole, wenn man sich tiefer damit beschäftigt. Man kann hier schon zum Perfektionisten werden. So hatte ich schon ein paar Ideen, vielleicht auch eine Lademöglichkeit via MagSafe zu konstruieren – aber alles nur Ideen. Erst einmal benötigt die Schublade ein fertiges Konstrukt.
Hinweis: In diesem Artikel nutze ich Affiliate-Links. Wenn ihr über diese Links ein Produkt bestellt, erhalte ich eine kleine Provision und ihr unterstützt meine Arbeit. Für euch ändert sich der Verkaufspreis nicht. Als Amazon-Partner verdiene ich an qualifizierten Verkäufen.
|
